Modul 3 Laporan 2

Rangkaian Clamper

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkain

5. Video Rangkaian

6. Analisa

7. Link Download

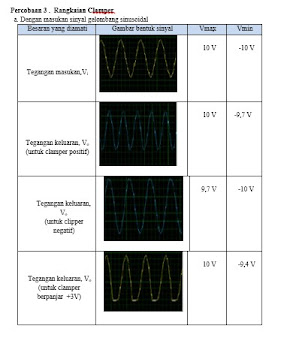

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

    -Sinyal generator

    -Kapasitor

    -Resistor

    -Baterai

    -Diode

    -Osiloskop

3. Rangkaian Simulasi [Kembali]

(a) Clamper positif

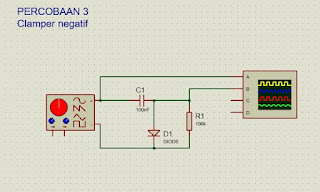

(b) Clamper negatif

(c) Clamper panjar positif

4. Prinsip Kerja Rangkaian [Kembali]

1. Clamper positif

Pada rangkaian clamper positif terdapat dua kondisi dimana saat setengah gelombang positif, arus mengalir menuju kapasitor lalu diteruskan menuju dioda dan resistor, karena dioda bersifat reverse bias sebab arus masuk ke kaki katoda yang memiliki hambatan yang besar, maka arus dibalikkan dan kapasitor akan terisi. Karena letak dioda dan R1 paralel sehingga tegangan dioda dan R1 sama yaitu mendekati nol. Kondisi kedua yaitu saat setengah gelombang negatif, arus mengalir menuju dioda lalu masuk ke  diode melalui anoda,maka  arus dapat melewati dioda karena hambatan pada kaki anoda lebih kecil dibandingkan hampatan pada R. Tegangan pada kapasitor juga ikut mengalir ke resistor bersamaan tegangan dari dioda sehingga tegangan yang dihasilkan menjadi dua kali lebih besar, kondisi ini menyebabkan sinyal tergeser ke arah positif.

2. Clamper negatif

Pada rangkaian clamper negatif, saat setengah gelombang positif, arus melewati kapasitor lalu menuju dioda dan R, arus yang menuju dioda akan masuk ke kaki anoda pada dioda, karena hambatan pada kaki anoda lebih kecil, maka arus dapat melewati dioda. Saat setengah gelombang negatif, arus megalir menuju dioda dan R, karena dioda bersifat reverse bias maka arus tidak dapat melewati dioda, karena hambatan pada dioda besar, maka arus dibalikkan sehingga arus yang melewati R menjadi dua kali lipat dan menyebabkan pergeseran ke arah negatif.

3. Clamper panjar positif

Perbedaan rangkaian panjar positif dengan rangkaian clamper lainnya yaitu pada penambahan baterai. Pada rangkaian ini terdapat dua kondisi. Pertama, saat setengah gelombang positif, arus menuju kapasitor 100nF dan terjadi penyimpanan tegangan oleh kapasitor dan arus akan melewati percabangan diode dan resistor. Karena diode mengalami kondisi reverse bias yaitu arus masuk dari katode diode menuju anode diode menyebabkan arus tidak dapat mengalir ke diode karena resistansi yang sangan besar disana. Maka arus akan mengalir ke R1.

Kondisi yang kedua yaitu setengah gelombang negatif, arus mengalir ke percabangan baterai dan resistor. Pada baterai tidak terdapat hambatan, sedangkan pada resistor terdapat hambatan. Maka arus akan megalir ke diode. Disini terjadi kondisi forward bias karena arus masuk dari anoda diode ke katoda diode, maka terjadilah penyimpanan pada kapasitor serta tegangan output juga akan menjadi besar, dimana besarnya tegangan yaitu sebesar penambahan tegangan pada baterai.

5. Video Rangkaian [Kembali]

(a) Clamper positif

(b) Clamper negatif

(c) Clamper panjar positif

6. Analisa [Kembali]

1. Jelaskan bagaimana bentuk sinyal dari rangkaian clamper terhadap inputnya !

Jawab:

Berdasarkan percobaan yang telah dilakukan, sinyal yang dikeluarkan oleh rangkaian clamper tersebut mengalami perubahan. Pada rangkaian clamper positif, sinyal yang dihasilkan akan bergeser ke arah positif atau berada V>0. Sedangkan pada rangkaian clamper negatif sinyal yang dihasilkan akan lebih bergeser ke negatif atau V<0.

2.  Jelaskan hasil dari output rangkaian clipper terhadap teori !

Jawab:

Berdasarkan teori, clamper terjadi ketika setengah gelombang terdapat dioda reverse bias maka elektron yang tersimpan pada kolektor akan dilepaskan sehingga besar tegangan output adalah jumlah  tegangan input dengan tegangan pada kapasitor dan dikurangi dengan adanya tahanan resistor jika ada. Sedangkan saat setengah gelombang lainnya terdapat dioda forward bias maka elektron akan tersimpan di dalam kapasitor sehingga besar tegangan pada output akan sama besar dengan tegangan pada dioda. Maka terjadi pergeseran sinyal atau amplitudo baik ke arah negatif ataupun potifi. Pada rangkaian percobaan, hasil output rangkaian clamper sudah sesuai dengan teori dimana pada clamper positif terjadi pergeseran amplitudo ke arah positif. Begitupun pada clamper negatif, terjadi pergeseran amplitudo ke arah negatif.

3. Jelaskan pengaruh kapasitor pada rangkaian clamper terhadap bentuk gelombang !

Jawab:

Pada rangkaian, kapasitor berfungsi untuk menguatkan tegangan AC yang diberikan pada input rangkaian. Dengan penambahan kapasitor ini maka tegangan pada sinyal output akan lebih besar dibandingkan tanpa kapasitor.

7. Link Download [Kembali]

File rangkaian clamper positif                [download]

File rangkaian clamper negatif               [download]

File rangkaian clamper panjar positif     [download]

Video simulasi clamper positif               [download]

Video simulasi clamper negatif              [download]

Video simulasi clamper panjar positif    [download]

File html                                                 [download]
